Поставка и упаковка
- Единица измерения
- шт
- Количество в упаковке
- 1 шт
Цена, наличие и срок поставки подтверждаются отдельно в ответе на запрос.
Что это

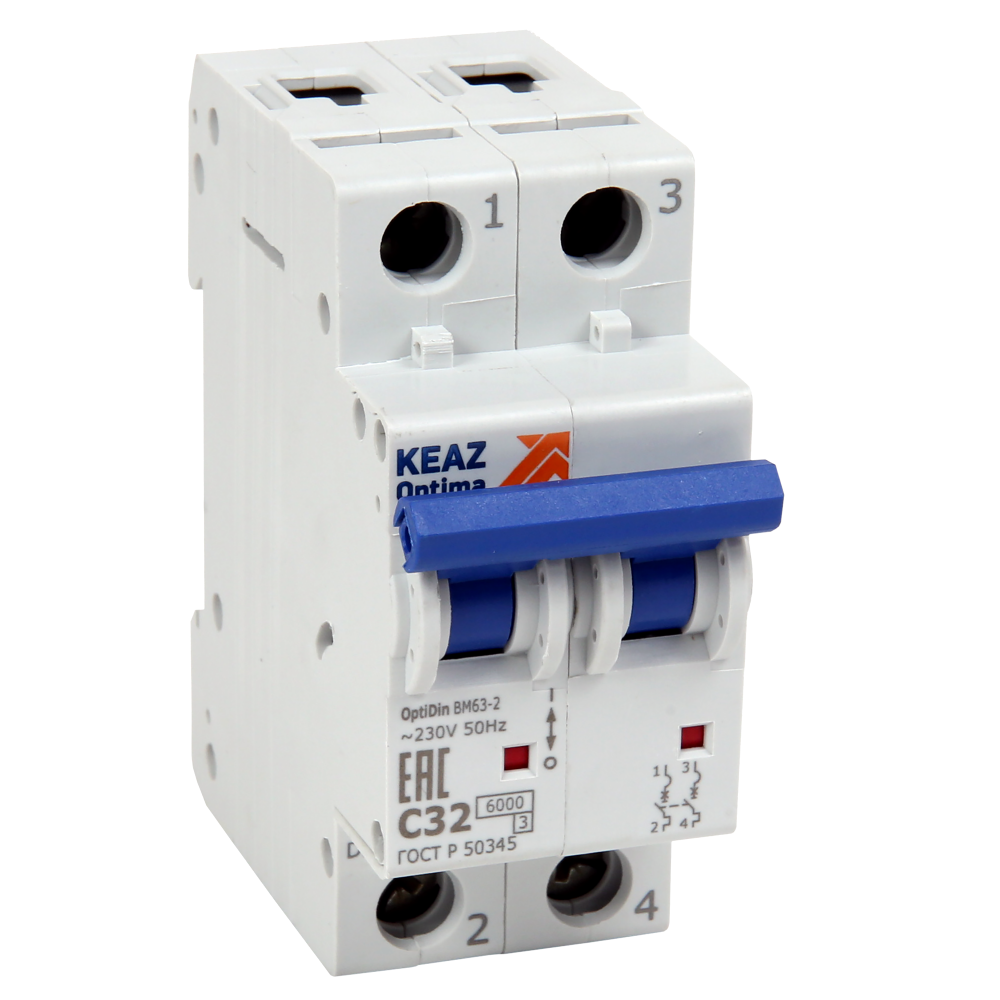

Выключатель автоматический модульный серии OptiDin BM63, исполнение РЖД, артикул 364449.
Где применяется
Модульный выключатель серии OptiDin BM63 в исполнении без теплового расцепителя, относящийся к номенклатуре РЖД. Точное применение определяется проектом и параметрами конкретного исполнения.
Как выбрать
Сверьте точный артикул 364449. Ключевые подтверждённые параметры: Серия: OptiDin BM63; Количество полюсов: 2; Полюс без расцепителей (N): Нет; Характеристика защиты: D. Дополнительные характеристики приведены ниже. Не переносите параметры с соседнего исполнения.
Что проверить перед заказом
Проверить manufacturer SKU, требуемое исполнение, количество и единицу заказа. Цена, наличие и срок поставки требуют отдельной коммерческой проверки. Аналоги, замены и совместимость не публикуются без отдельного доказательства.
Подтверждённые характеристики
- Серия
- OptiDin BM63
- Количество полюсов
- 2
- Полюс без расцепителей (N)
- Нет
- Характеристика защиты
- D
- Номинальный ток
- 10 А
- Отключающая способность по обозначению
- 10 кА
- Исполнение без теплового расцепителя
- Да
- Климатическое исполнение по обозначению
- УЗЛ3
- Исполнение РЖД (RR)
- Да
Дополнительные характеристики производителя
Электротехнические характеристики — 19 параметров
- Предельная коммутационная способность переменного тока Icu (кА)
- 10
- Уставка расцепителей токов короткого замыкания
- 10In-20In
- Вид расцепителей
- электромагнитный
- Номинальное рабочее напряжение переменного тока Ue (В)
- 230
- Род тока
- AC
- Габарит
- 2 модуля
- Потери мощности (Вт)
- 6
- Частота тока (Гц)
- 50
- Характеристика диапазона отключения
- D
- Номинальное импульсное напряжение Uimp (кВ)
- 4
- Контрольная температура (°С)
- 30
- Предельная коммутационная способность переменного тока Icu при 220АС (кА)
- 10
- Отключающая способность по EN 60898 (кА)
- 10
- Отключение нейтрали (N)
- 1
- Общее количество полюсов
- 2
- Общее количество защищенных полюсов
- 2
- Категория перенапряжения
- 4
- Класс токоограничения
- 3
- Диапазон срабатывания при переменном напряжении (В)
- нет
Классификация — 2 параметров
- Категория ETIM
- Модульный автоматический выключатель (EC000042)
- Тип приёмки
- ОТК
Дополнительные особенности — 4 параметров
- Дополнительное оборудование
- Нет
- Стандарт российский (ГОСТ, ТУ)
- ГОСТ Р 50030.2, ТУ3421-040-05758109-2009
- Тип оборудования
- Выключатель автоматический модульный
- Сегмент РЖД
- 1
Монтажные характеристики — 6 параметров
- Возможность самостоятельного подключения дополнительных устройств
- 1
- Макс. сечение присоединяемых проводов (мм²)
- 25
- Способ установки
- стационарный с креплением на панели
- Способ крепления (монтажа)
- DIN-рейка
- Присоединение внешних проводников
- переднее
- Глубина монтажная (встраиваемая) (мм)
- 75
Эксплуатационные характеристики — 5 параметров
- Степень защиты (IP)
- IP20
- Категория применения по селективности
- неселективный
- Диапазон рабочих температур (˚С)
- от -60°С до +40°С
- Климатическое исполнение и категория размещения
- УХЛ3
- Степень загрязнения
- 2
Габариты и материалы — 3 параметров
- Габариты изделия: Ширина (мм)
- 35
- Габариты изделия: Высота (мм)
- 85
- Габариты изделия: Глубина (мм)
- 73.7
Данные привязаны к точному артикулу производителя. Цена, наличие, срок, аналоги и совместимость сюда не подмешиваются.
Вопросы о товаре
К какой серии относится артикул 364449?
OptiDin BM63
Какой номинальный ток указан для 364449?
10 А
Сколько полюсов у 364449?
2
Какая характеристика защиты у 364449?
D
Документы
- Руководство по эксплуатации OptiDin ВМ63, исполнение РЖД — документ серии OptiDin BM63.
Область документа — серия. Точное исполнение сверяйте по артикулу и характеристикам этой позиции.
